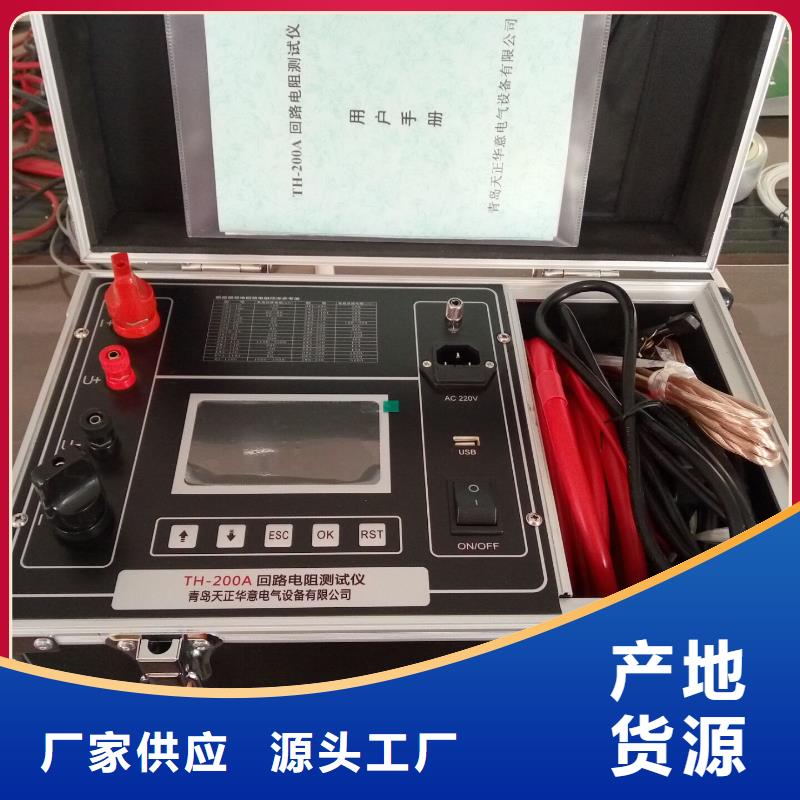

河池回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。

河池回路电阻测试仪 仪器在不使用的情况下，请及时关闭电源！如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。充电灯：充电器上的充电灯在充电过程中亮红色；充电完成后亮绿色。用户不得私自拆卸仪器并更换电池，仪器或电池故障时请返厂处理。目录1 简介 12 包装内容 13 功能特点 24 技术指标 35 调整腕带 36 对电池充电 47 倾斜手持式测试仪 48 产品外观 49 操作使用说明 61 简介本手持式回路电阻测试仪是一款创新型产品，产品体积小巧，手持式操作，电池供电，便于携带。产品主要应用于开关触点的接触电阻和其它微欧电阻的测量，测试速度快、准确度高。2 包装内容收到货运包装箱后，打开包装箱并检查是否有损坏。如果货运包装箱已损坏，或衬垫材料有压痕，请通知货运公司和离您近的本公司销售处。请检查您是否在手持式回路包装中收到下列物品：√1台手持式测试仪√1套测试线（红、黑各一组）√1个充电器√1份用户手册√1份合格证及出厂测试报告√1个外置打印机（选配）√1只标准电阻器（选配）3功能特点?锂电池供电，一次充电可连续进行600次以上测试，测试过程简单、方便。?输出电流到100A，多档电流可选，测试范围宽。?100A测试时，长测试时间可达60秒，满足现场各种应用。?量程宽、精度高，100A时可达2000μΩ。?具有开路保护、过热保护等完善的保护功能。?5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。?配备外置式打印机，便于数据打印。?具有本机存储和优盘存储，方便数据保存。

河池回路电阻测试仪、手机控制和传送数据（蓝牙通信）在手机上安装安卓蓝牙APP（BTAPP.apk），，打开APP如 22首先点“连接”命令，搜索牙设备，找到“BTHL”再点击后输入密码“1234”即可连接。连接成功后，就可以像直接操作仪器一样，用APP来控制仪器。可以进行“测试”、“停止”、“上传”、“保存”等操作。进行“上传”和“保存”数据后， 文件保存在手机内存根目录下的“data”文件夹中，以试验时刻为文件名，方便用来存档、生成报表或分享试验数据。九、电脑控制和传送数据（串口通信）RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（波特率9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。上位机软件（MODBUS-RTU-TEST.exe）复制到电脑（windos操作系统）双击即可以运行，如图26：图26首先关机状态下接线，接着用串口直通线（2-2、3-3、5-5）或USB转串口线（直通、要安装驱动、设备管理器里要查看串口号），连接电脑和仪器，此连接线不是标准配置，可以选配或自行购买。下图为用USB转RS232串口线时，系统自动生成的串口号，如图27：图27连接好后开机，设置串口号，就可以点“配置时钟”按钮，即设置仪器的系统时间，也可以测试是否通信成功。如果通信成功，有如图28：图28测试通信成功，就可以像直接操作仪器一样，用上位机来控制仪器。可以进行“设置参数”、“开始试验”、“中断试验”、“上传数据”等操作。上传数据后，如图29：图29编辑框里排版的内容为当前试验数，用户可复制出来。也可以按“导出WORD”或“导出EXCEL”命令生成文 以试验时刻为文件名，方便用户用来存档、生成报表或分享受数据。

河池回路电阻测试仪 接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。

河池回路电阻测试仪 注意事项7.1 使用本仪器前一定要认真阅读本手册。7.2 仪器的操作者应具备一般电气设备或仪器的使用常识。7.3 本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。7.4 对仪器的维修、护理和调整应由专业人员进行。7.5 在测试过程中，禁止移动测试夹和供电线路。7.6 在测试过程中，当仪器输出电流时，切不可拆除测试线，以免发生事故。7.7 用大电流测试时，仪器会发热，应停一会儿再测。八、服务承诺售前服务：1.保证为您解答任何专业技术问题。2.我们在24小时内为您邮寄任何所需的技术资料。3.我们随时欢迎您到公司实地考察，并为您提供各种便利条件。售中服务：1.我们保证与贵单位签订统一合法的《购销合同》。2.我们保证及时、准确的送货上门。3.我们提供安装、调试及培训的服务。售后服务：1.我们对所售设备提供三年免费保修。 2.我们对所售设备提供免费升级。3.我们的服务人员每年进行两次回访。

河池回路电阻测试仪 警告为防止电击、人员伤亡，请务必在使用仪器前仔细阅读以下信息：?请仅通过有资质的操作人员对仪器进行操作。?请勿在潮湿的环境中使用仪器。?为防止本产品或与其连接的任何其它产品受到损坏，或可能会发生的危险，只允许在规定的范围内使用。?为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。?由于输入输出端子、测试柱等均有可能带电压，在您拔插测试线、电源插座时、会产生电火花，请注意避免触电危险，注意人身。?为了防止火灾和电击危险，在使用仪器前请详细阅读本手册，确定各仪器的额定值和标记。?一旦怀疑仪器的保护功能被削弱，请立即将装置处于非运行状态，并确保不会被意外操作。?测试导线与带电端子连接时，请勿随意连接或断开，如产品意外带电，请勿触摸裸露的接点或部位。?请在使用测试线之前对其进行检查。请勿使用绝缘损坏或有金属裸露的测试线。请检查测试线的通断性。?请使用与所在国或地区的电压和插座相匹配的电源线和连接器。?当机盖或外壳被打开时，请勿使用本仪器。?注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。?请仅使用本手册中规定的替代保险丝。?试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。?试验过程中，如遇到异常情况，应立即切断电源。?切勿将仪器露天放置而被雨水淋湿勿在爆炸气体、水蒸气或粉尘环境中使用。?仪器工作异常时，请及时与厂家联系，请勿自行维修。本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。

河池回路电阻测试仪 尊敬的顾客感谢您使用本公司TH-100A回路电阻测试仪。（又称接触电阻测试仪）在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

河池回路电阻测试仪直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。.海量存储试验数据：本机配有大容量存储，海量存储数据。具有数据存储与数据浏览功能，并具有掉电保护功能。U盘导出试验数据：配有U盘导出数据功能，导出excel文件。标准Modbus-RTU：配有RS232接口（可选配改成RS485），通讯协议是标准Modbus-RTU。电脑控制及上传数据：配有RS232上位机，通信可以控制、上传、生成word/excel文件。14.蓝牙控制及上传数据：标配蓝牙功能、配有安卓蓝牙APP，可以控制、上传、生成word文件。15.线控操作，方便流水线作业：线控方式（选配），可以外部一线开关（闭合/断开）控制测试/中断，电阻超限输出空节点可以点亮报警灯。16.无线遥控器，快捷方便：选配遥控器（选配），一键测试、一键中断测试，可定制遥控器显示试验状态。17.温度补偿自动折算电阻：可以预设温度，自动折算标准温度下的电阻值。也可以使用温度传感器（选配）实测温度。18.背景颜色方便切换：可以设置屏幕颜色，可以改成图纹蓝底、图纹黑底，可以设置背景亮度，待机亮度和待机时间19.内置培训资料：屏幕内部配有各种接线方式，指导现场使用。20.中文输入试验信息：可以中文输入相关站点、设备、人员、备注等，方便标识保存试验数据，方便标识打印试验数据。21.大电流线快速连接：使用的大电流线的连接接口，插入拧转就可以，快速方便。22.多相功能选配：标配为单相，可以选配为二相同测（导体电阻专用测试仪）或三相同测。
