河池水内冷发电机绝缘测试仪漏电快速断电保护原理高压测试对操作人员具有一定的危险性，TH300系列内置漏电保护机制，当使用人员触电后会在毫秒时间内完成漏电流侦测，立即切断电压输出，保障。仪器采用硬件侦测，速度快，稳定度高，选配功能点检模块。开短路侦测功能TH300系列使用低压高频无损技术，输出电压频率，同时降低电压等级，对被测物进行断面电容侦测，可在0.1s内完成对输出端的开路以及短路情况判定，有效解决被测物实际漏电流都比较小而且短路状态下不适合进行高压有损测试的问题。图3-1-4 断面电容侦测电弧侦测功能图3-1-5 电弧侦测电弧是绝缘材料内部或表面因高压而产生一种自持放电现象，TH300系列不仅能够根据电弧等级完成对放电的判定，还能够记录一定频带下的放电波形。信息化接口功能支持USB条码枪，实现扫码启动、数据存储、条码绑定、信息上传等功能。在扫码启动后测试数据会自动与当前条码进行匹配，并能根据用户设定好的识别字段查询当前需要的测试程序，自动调取，并完成测试以及数据存储。

河池水内冷发电机绝缘测试仪电阻器由于全部采用十进读数盘来改变输出电阻值，通过调节可以得到调节范围中的任意值，所以使用十分方便，十进读数盘开关设计成适于5Kv下使用，采用高绝缘材料和轻压力结构，因此具有接触压力小，寿命长，接触电阻变差小，绝缘电阻高等优点。整个电阻器均装在金属壳体内，因此具有很好的静电屏蔽作用。六． 使用注意事项1. 在检定本电器时，应在20--25℃，相对湿度40％-60％，且应无腐蚀性气体和无直射阳光的环境中，而且应该有足够的稳定时间。2. 电阻器使用时，应在23±5℃，相对湿度25％-75％，且应无腐蚀性气体和无直射阳光的环境中。3. 有较长时间未使用的电阻器，在使用前应将各读数盘，自0-10（11），来回转动数次，使其接触良好。4. 电阻器在使用时，应注意实际施加在电阻器上的电压，应不超过主要承受电压读数盘的使用电压。以免造成读数盘的超差或烧坏元件。5. 仪器应存放在10-30℃，相对湿度＜75％，无腐蚀性气体，无露水，无直射阳光的环境中。6. 用户在遵守使用和保存的条件下，从发货日起，12个月内，达不到主要技术指标时，公司免费为用户维修更换。

河池水内冷发电机绝缘测试仪 水内冷直流高压发生器操作步骤及注意事项5.4.1 按照使用说明书接好试验回路接线5.4.2 定子绕组绝缘合格后，测一下汇水管对地电阻值，如阻值大于10KΩ可正常试验。如小于10KΩ则在读取泄漏电流时需用说明书上的公式换算一下，微安表内阻为1KΩ。接至发电机试验绕组的高压引线需注意高压绝缘距离，如高压引线耐压（指拖地电缆）不够或者对周围物体的绝缘距离不够容易引起放电，有损坏试验设备及发电机的可能。5.4.3 上述两项准备好以后即可开机做试验。5.4.3.1 接通电源；5.4.3.2 开机，参数设置；5.4.3.4 按红灯；5.4.3.5开始升压，升到额定试验电压点后按面板上计时黄色按扭，计时器在还有5秒时会提示蜂鸣器响，（由于水流关系，微表读数会有变动，是正常现象，各试验点均读中间值即可，再升压至下一个试验电压节点，按计时按钮，时间到后，如此重复直到完成试验后关机放电。※注1：在升压过程中，要注意电压与总电流（mA）之间的关系。如：所用设备为60kV/200mA机，升压在6kV时总电流不应超过20mA，各试验电压等级以此类推：如电流偏大可改善水电导率（尽量控制在1μs/cm以下）及水温度（控制在35摄氏度以下）。如果强行在低电压大电流状态下使用，则对试验设备有损害。如：做电位外移试验时达到20kV/90mA（因三相一起带，总电流偏大，实际20kV时不宜超过66mA）较容易损坏试验设备。这时应首先处理水质，如果水质无法达到要求，可考虑增大试验设备容量（20kV/90mA这种情况买60kV/300mA设备即可正常试验）。

河池水内冷发电机绝缘测试仪新机投入和大修后，往往因为水质不合格延迟试验和投产。此时可采取如图2的办法，将通水改为“充水”的方法。先关闭1及2号运行中使用的进出水阀门，并将该两阀门与外部水管相接的法兰拆开（装用绝缘法兰的只拆接地联线即可，保证1、2号阀门对地绝缘大于几个兆欧）。再开启3、4号阀门，用干净的绝缘管，从其它机组引来导电率较低的凝结水，通入定子绕组内，等水充满后，再用压缩空气将水冲出排水地沟。如此重复数次，直到流出的水质合格为止（3～5微姆/厘米）。然后适当调整4号排水阀门，保持一小股水流出，监视进、出水的压差很小（进出水压力和运行中一样）时，即可开始试验。试验表明，加压后经过一段较长时间泄漏电流并无明显改变，温度也未升高。该水内冷发电机直流高压发生器，系我公司根据“低压屏蔽”原理，在前一代产品的基础上研制开发的新一代液晶屏显、智能化的专用试验仪器。其采用大功率直流高压发生器的核心技术，替代了传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，将其全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，减轻了试验人员的工作强度，简化了试验接线，使试验更加便捷、、可靠。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、；中频倍压的采用，使得试验电压更理想，试验数据更准确、稳定，结果更可靠。三、主要技术性能 1.0％±2个字总电流测量误差 1.0％±2个字漏电流测量误差 ±2.0％（满度）过压整定误差 ≤1％电压稳定度 1.0％(随机波动、电源电压变化±10％)工作方式 额定负载一次连续工作≤5分钟环境温度 -10℃~40℃相对湿度 当温度为25℃时不大于90％（无凝露）海拔高度 2000米以下

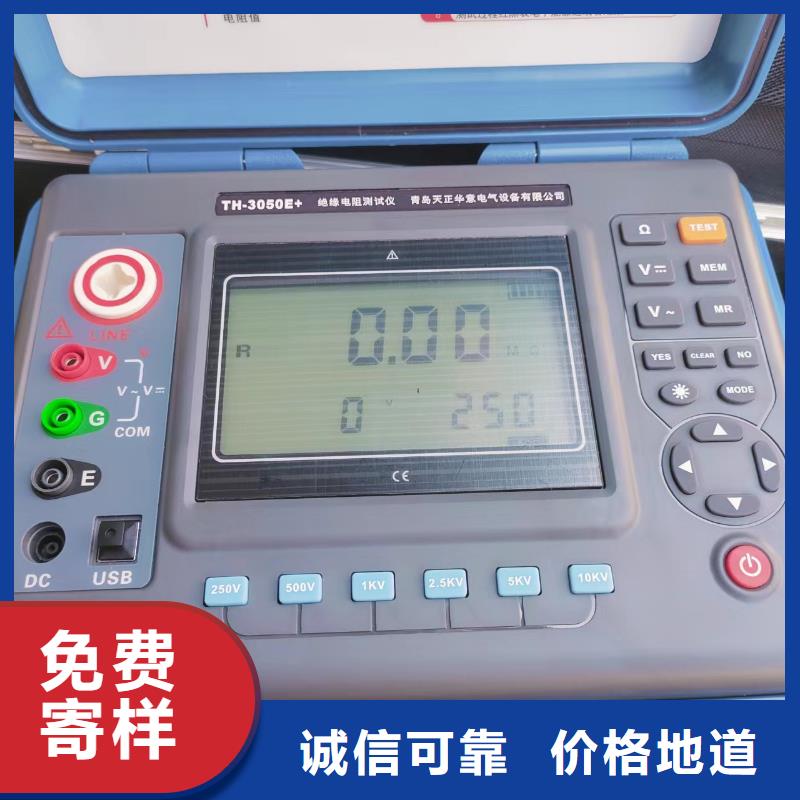

河池水内冷发电机绝缘测试仪使用说明1、测量步骤开启电源开关“ON/OFF”，选择所需电压等级开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD显示的稳定数值乘以10即为被测的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。关闭高压时只需再按一下高压“启停”键，关闭整机电源时按一下电源“ON/OFF”。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。2、接线端子符号含义测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以表泄漏所引起的误差。测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。五、注意事项1、存放保管本表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。2、测物体为正常带电体时，必须先断开电源，然后测量，否则会危及人身设备！本表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。3、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流电时，优先使用交流电。4、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

河池水内冷发电机绝缘测试仪 工作原理（低压屏蔽法原理）低压屏蔽法适于汇水管对地弱绝缘的电机，其接线如图1所示。将汇水管经毫安表1接至高压试验变压器BS高压侧绕组的尾端，微安表2串接BS高压侧绕组的尾端而接地，这样便将流经水管的电流Ik和加压相对地及其它两相绝缘泄流Ix分开，和空冷或氢冷电机一样可以从泄流值判断定子绝缘的状态。用低压屏蔽法接线时，由于微安表2与汇水管的对地电阻R3相关联，微安表上读数I’X实际小于Ix，故准确地得到泄流Ix的数值，需经下式换算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表内阻；R3——汇水管对地绝缘电阻。R3可在通水情况下，试验接线完成后，用万用表测量得到，正、负极性各测一次取其平均值。测量时需将微安表2暂时断开，以免烧坏表头和测值偏小。又由于通水试验时，产生极化电势，因而在未加压前微安表里就有指示， 这时可接入一大小相等方向相反的电势进行补偿，其具体方法如图1中的虚线方框图所示，调整Rb的大小，使用微安表2指示为零，即达到全补偿的目的。D—高压二极管；R—限流电阻，1欧/伏 1、2—运行中使用的进出水阀门；C1—稳压电容，约1微法；V—静电电压表 3、4—充洗用的进出水阀门； C2—抑制交流分量的电容；R2—水电阻 5.—压力计；6—汇水管；L—抑制交流分量的电感 7.—定子绕组Ra、Rb—100千欧和500千欧电位器； K1、K2—开；DC—1.5伏干电池； 为减小杂散电流影响，微安表2的接地端须直接和发电机外壳连接。实测经验表明，试验时提高水质，不仅可以减小试验设备的容量，而且可使直流电压波形得到改善。

河池水内冷发电机绝缘测试仪电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小。c．测试时间用一定的直流电压对被测材料加压时，被测材料上的电流不是瞬时达到稳定值的，而是有一衰减过程。在加压的同时，流过较大的充电电流，接着是比较长时间缓慢减小的吸收电流，达到比较平稳的电导电流。被测电阻值越高，达到平衡的时间则越长。因此，测量时为了正确读取被测电阻值，应在稳定后读取数值或取加压1分钟后的读数值。另外，高绝缘材料的电阻值还与其带电的历史有关。为准确评价材料的静电性能，在对材料进行电阻(率)测试时，应首先对其进行消电处理，并静置一定的时间，静置时间可取5分钟，然后，再按测量程序测试。一般而言，对一种材料的测试，至少应随机抽取3～5个试样进行测试，以其平均值作为测试结果。

河池水内冷发电机绝缘测试仪使用事项本仪器的设计、制造和检测均达到IEC61010标准（电子类测量产品要求），本说明书包括确保仪器的使用及保证仪器的状态，使用者所必须遵守的警告和条例。使用前请先阅读以下说明。警告● 仪器输出高压，使用前，阅读并理解说明书中的操作指南。● 请将说明书随身保存以便随时查阅。● 必须按指示使用仪器。● 理解并遵守操作指示。必须严格遵守上述操作说明。如不遵守，测量时可能会导致人身伤害和仪器毁坏。危险（表示操作不当会导致严重或致命的伤害）● 使用前请带戴绝缘手套。● 请勿在AC/DC600V以上的电路中测量。● 请勿在易燃场所测试，火花可能会引起爆炸。● 请勿在仪器表面潮湿或操作者手潮湿时操作。● 请不要带电连接测试线。● 在测量时或测试后请勿立刻触摸被测回路，可能导致触电事故。● 测试线或端口发现易损害绝缘特性的污垢或炭化物时请停止测试。警告（表示操作不当存在导致严重或致命的伤害的可能性）● 若仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时请与我公司联系。● 确定所有测试导线与仪表的测试端口连接牢固。注意（表示操作不当有可能会导致人身伤害或仪器毁坏）?测量前，确认电压选择在适当的值。?若长时间不使用，应将电池充满后存放，并在三个月内重新补充。?请勿在高温、潮湿，有结露可能的场所及阳光直射下长时间放置。?请使用湿布或清洁剂来清洁仪器外壳，请勿使用研磨剂或溶剂。?仪器潮湿时，请先干燥后存储。

河池水内冷发电机绝缘测试仪 水内冷直流高压发生器的直流耐压试验和直流泄漏电流试验在吹水或通水两种条件下进行。各自的优缺点比较如下：1、吹水情况下做试验优点：可用一般直流高压发生器进行试验，设备轻便、操作简单、读数准确且不受水质情况的影响。缺点：由于发电机机组的结构所致，其底部积水很难吹干。因此十分耗时，吹水时间甚至长达一周以上。延长了大修停机时间。如果吹水不彻底，不仅会带来测量误差，且万一试验时引起线圈内拉弧，就有损坏绕组的危险。2、通水情况下做试验优点：不用吹水设备，省去了吹水的时间。缺点：目前采用交流试变（或谐振变）与硅堆、电容组合，并且要另加装置对汇水管等进行极化补偿。设备笨重、分散，接线复杂。试验结果受水质影响，微安表波动大、读数较困难。综合上述情况，要同时克服两方面的缺点，就必须解决在通水情况下，采用成套专用设备在轻便、简单、准确的前提下进行试验。我公司根据“低压屏蔽法”原理研制开发的“水内冷直流高压发生器”基本满足了这一要求，其主要特点是：1) 整套装置仅由控制箱及倍压两部分组成，接线十分简单。2) 采用电子控制与调谐，操作方便、舒适；电压、电流等均在面板表计上直接读数且无需换算。3) 一分钟定时及提示功能，按试验规程要求设定。

河池水内冷发电机绝缘测试仪新机投入和大修后，往往因为水质不合格延迟试验和投产。此时可采取如图2的办法，将通水改为“充水”的方法。先关闭1及2号运行中使用的进出水阀门，并将该两阀门与外部水管相接的法兰拆开（装用绝缘法兰的只拆接地联线即可，保证1、2号阀门对地绝缘大于几个兆欧）。再开启3、4号阀门，用干净的绝缘管，从其它机组引来导电率较低的凝结水，通入定子绕组内，等水充满后，再用压缩空气将水冲出排水地沟。如此重复数次，直到流出的水质合格为止（3～5微姆/厘米）。然后适当调整4号排水阀门，保持一小股水流出，监视进、出水的压差很小（进出水压力和运行中一样）时，即可开始试验。试验表明，加压后经过一段较长时间泄漏电流并无明显改变，温度也未升高。该水内冷发电机直流高压发生器，系我公司根据“低压屏蔽”原理，在前一代产品的基础上研制开发的新一代液晶屏显、智能化的专用试验仪器。其采用大功率直流高压发生器的核心技术，替代了传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，将其全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，减轻了试验人员的工作强度，简化了试验接线，使试验更加便捷、、可靠。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、；中频倍压的采用，使得试验电压更理想，试验数据更准确、稳定，结果更可靠。三、主要技术性能 1.0％±2个字总电流测量误差 1.0％±2个字漏电流测量误差 ±2.0％（满度）过压整定误差 ≤1％电压稳定度 1.0％(随机波动、电源电压变化±10％)工作方式 额定负载一次连续工作≤5分钟环境温度 -10℃~40℃相对湿度 当温度为25℃时不大于90％（无凝露）海拔高度 2000米以下
