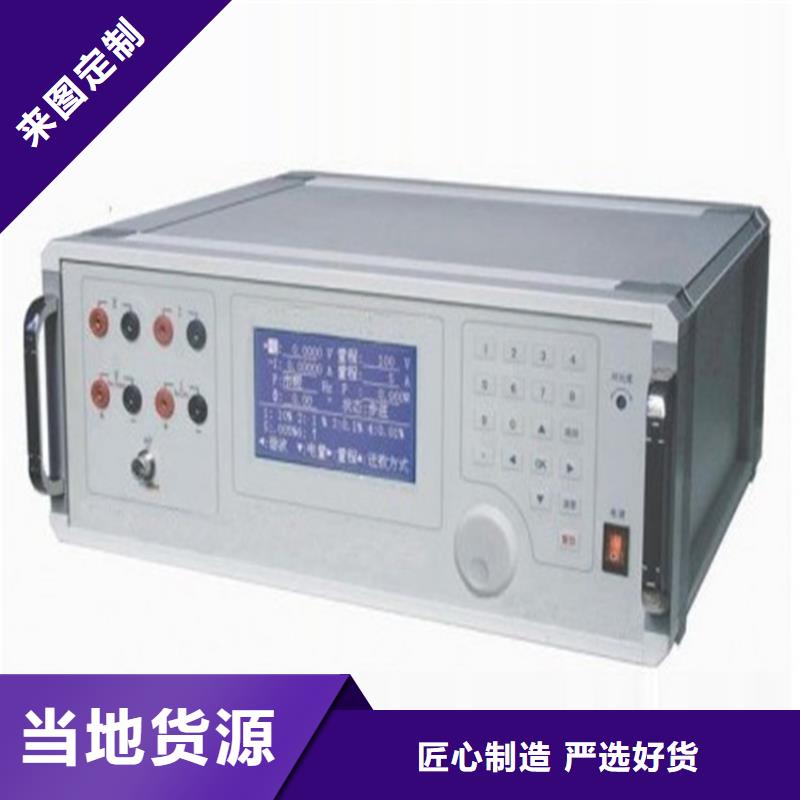

河池多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％，20A＜2％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：

河池多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情
河池直流指示仪表校验台今日行情 <河池>天正华意电气设备有限公司

河池多功能校准仪 输入数字的方法：触摸U1…I3右边的长方框，使光标出现在框内，然后按面板上的数字键输入，【DEL】键可以删除输入的数据，三相电压或电流的档位数值输入完成后，并且光标停留在U1、U2、 U3、 I1、I2、 I3中任意一个右侧的方框内，按【ENTER】键确认。电压电流额定档位额定值输入新的值并按【ENTER】键确认后，如果此时三相电压电流一直处于输出状态，电源将按的参数自动改变输出幅度。Set Parameter [ II]界面的主要功能是设置被校电表的参数。图3-6StdConstant 表示外置标准表常数，不使用外置标准表可以不输；Meter Type 表示选择被校表是电子式表或机电式电表，Meter No.是指被校表的表号；Meter Class表示选择电表的等级，共有0.2S、0.5S、 1、 2 、3共5个等级可选；Meter Constant表示被校表的电表常数，有功时它的单位有imp/kWh、imp/Wh、kWh/imp、Wh/imp四种可选，无功时它的单位会相应变化；Start Current 表示起动电流值，单位是毫安。以上这些参数设置完后，需要按【ENTER】键确认。Set Parameter [ III]界面的主要功能是设置谐波输出的参数。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情

河池多功能校准仪 输入数字的方法：触摸U1…I3右边的长方框，使光标出现在框内，然后按面板上的数字键输入，【DEL】键可以删除输入的数据，三相电压或电流的档位数值输入完成后，并且光标停留在U1、U2、 U3、 I1、I2、 I3中任意一个右侧的方框内，按【ENTER】键确认。电压电流额定档位额定值输入新的值并按【ENTER】键确认后，如果此时三相电压电流一直处于输出状态，电源将按的参数自动改变输出幅度。Set Parameter [ II]界面的主要功能是设置被校电表的参数。图3-6StdConstant 表示外置标准表常数，不使用外置标准表可以不输；Meter Type 表示选择被校表是电子式表或机电式电表，Meter No.是指被校表的表号；Meter Class表示选择电表的等级，共有0.2S、0.5S、 1、 2 、3共5个等级可选；Meter Constant表示被校表的电表常数，有功时它的单位有imp/kWh、imp/Wh、kWh/imp、Wh/imp四种可选，无功时它的单位会相应变化；Start Current 表示起动电流值，单位是毫安。以上这些参数设置完后，需要按【ENTER】键确认。Set Parameter [ III]界面的主要功能是设置谐波输出的参数。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情 河池直流指示仪表校验台今日行情 <河池>天正华意电气设备有限公司

河池多功能校准仪 技术性能：1 、稳定性： AC﹤满量程的0.02％/5分钟DC﹤满量程的0.01％/5分钟作精密测量时仪器需预热两小时。2 、交流失真度： ﹤0.5％3 、直流纹波系数：﹤0.05％（额定输出时）4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1％（或市电同步）5 、输出电压、电流以及中值电阻的范围及准确度见（附表1） （23℃±2℃，输出值大于10％量程）6 、电源指标：交流电源电压220V±10％，频率50Hz±1Hz；7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80％8 、工作时间： 连续9 、外形尺寸：135×480×420mm3七、维修与调整：1 、仪器正常状态检查：在仪器复位后，选择“％”显示，直流档的显示应为“0”，交流电压档显示应小于满度值的0.1％，交流电流档在开路或短路时，允许有数字显示。2 、本仪器电路比较复杂，如发生故障，请及时与我们联系。在保修期内我们将免费修复或更换。

河池多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情 <河池>天正华意电气设备有限公司

河池多功能校准仪 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机时请切断输出。3、概述：多功能校准仪是一种大屏幕LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类直流、交流、电压、电流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(10Ω~20MΩ)；交流频率有两种：定频：50Hz、60Hz、400Hz、1kHz（数字合成，按键选择），调频：50Hz--1000Hz连续可调。以上项目及量程变换均通过内部精密开关转换。LCD窗口同时显示输出实际值、百分比值、量限、误差。可选择被检表的量限值，并可根据被检表的刻度选择步长。输出调节既可采用外控编码器调节也可采用面板按键数字调节，面板按键调节可选择“按位”调节或者按“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率强大，可靠性高，失真度小。电压短路、电流开路自动保护！具有数字显示、误差直读、量程宽、分档细、精度高、线性好、稳定性高、使用方便等优点！

河池多功能校准仪使用细则仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3电源插座上的地线应良好接地。7.4接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。7.5.1频率的选择：按动频率键（循环键），选择相应的频率7.5.2量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。7.5.3步长的选择：按动步长键，循环显示倍率值4、5、6、10、15，此项功能主要用于分几步输出满量限值。7.5.4输出调节： 7.5.4.1外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情

河池多功能校准仪 使用细则：7.1：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率7.5.2：量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。7.5.3：步长的选择：按动步长键，循环显示倍率值4、5、6、10、15，此项功能主要用于分几步输出满量限值。7.5.4：输出调节： 7.5.4.1：外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。

<河池>天正华意电气设备有限公司

河池多功能校准仪 电源状态区屏幕的下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。圆圈的右边的数字表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，右边显示当前所处于的界面名称。3.2 按钮可以进入S]界面，如图3-4；再次按按按钮可以进入Set Parameter [II]界面 如图3-5；再次按按按钮可以进入Set Parameter [III]界面 如图3-6。图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。 左边是根据被校表的情况，触摸液晶屏选择3P4W、 3P3W、 1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；也只能选择一种，Forward表示正向，Reverse表示反向。注意当选择“P”时，输出显示区中的值将显示有功的功率因数；当选择“Q”时，值将显示无功的功率因数。ABC、 ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、 External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表电流值。U1、U2、 U3、I1、I2、 I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。通过触摸可以选中U1、U2、 U3、 I1、I2、 I3左边的方框，某一相被选上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情

河池多功能校准仪 使用细则：7.1：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率7.5.2：量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示。7.5.3：步长的选择：按动步长键，循环显示倍率值4、5、6、10、15，此项功能主要用于分几步输出满量限值。7.5.4：输出调节： 7.5.4.1：外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。

河池直流指示仪表校验台今日行情 <河池>天正华意电气设备有限公司

河池多功能校准仪信息使用多功能过程校验仪之前，请仔细阅读本手册。在充分理解的基础上，再对多功能过程校验仪进行操作。错误的使用会导致仪表损坏或人身伤害。 禁对多功能过程校验仪进行任何改造！由于擅自改造所造成的事故，本公司恕不负责。※危险：表示若不采取适当的措施的话，将造成严重的人身伤害或重大的财产损失。※注意：提醒您对产品的相关重要信息、产品的处置或文件的特别部分格外注意！※危险?切勿在端子之间或端子和地之间施加超过校准仪上标示的额定电压。端子之间的电压是30VDC。?使用前，先测量一下已知电压以确认校准仪工作正常。?请遵循所有设备的步骤进行操作。?当测试线的一端被插入电流插孔的时候，切勿把另一端的探头碰触电压源。?切勿使用已损坏的校准仪。使用前应检查校准仪的外壳是否有断裂或缺少塑料元件。特别要注意接头周围是否绝缘。※注意?根据测量要求选择正确的功能和量程档。?校准仪采用锂电池供电，请根据锂电池充放电特点管理电源，以延长电池的使用寿命。?使用前应确定电池电量是否充足，电量过低应充电后使用。?检查测试线是否有损坏或暴露的金属。若已损坏，使用前应把损坏的测试线更换。检查测试线是否导通。?使用探头时，手指不要碰到探头的金属触点。手指应保持在探头的护指装置后面。

<河池>天正华意电气设备有限公司

河池多功能校准仪 选择自动校验误差时，先选择个试验点，然后点【Auto】，再点【Start】，仪器将自动开始校验，直到一个试验点完成，仪器将电流降为零。如果想中断自动校验，按【Stop】键即可，按【】键，误差数据就会保存到仪器的Flash中。在自动校验过程中，仪器自动跳转试验点的标准是误差稳定，前后两次的误差值的变化量小于被校表精度等级的一半，而且Err1与Err2不相等。客户要设置合适的校验圈数，否则可能被校表的误差还没有完全稳定，就已经改变试验点了。3.5 多功能菜单点【F1】按钮，可以进入多功能菜单界面。如图3-15.图3-15在这个界面有起动试验、潜动试验、常数试验、数据查询4个功能，分别对应Starting Test、Creep Test 、Register Test、Data Query四个按键。按Starting Test，进入起动试验界面，如图3-16.图3-16根据电表的精度等级、起动电流值及其他参数，仪器会自动算出起动试验的理论时间，开电压电流输出后再按【Start】键，仪器会自动输出额定电压和起动电流，并根据收到的电表脉冲和实际运行的时间来判断电表的起动试验是否合格。如果需要保存试验结果，按【】即可。键按Return键可以返回至上一个界面。

<河池>天正华意电气设备有限公司 河池直流指示仪表校验台今日行情

河池多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：校准仪
