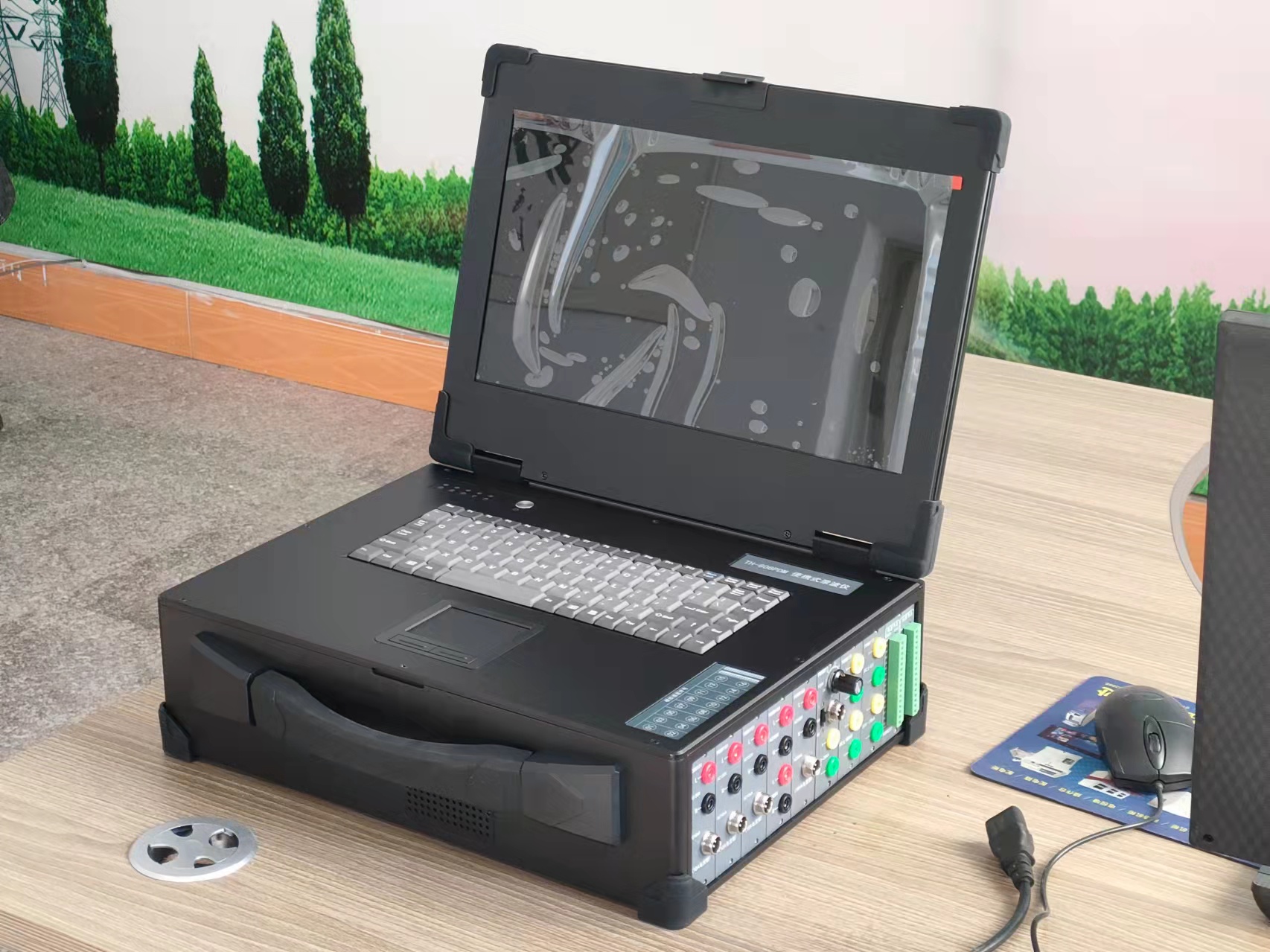

河池录波仪数据分析程序仪器内置的数据分析软件主要包括：波形展示和分析工具，组合运算工具，交叉图形工具，频谱分析工具，谐波分析工具，有效值计算工具，交流功率计算工具，三相对称性分析工具和相量图绘制工具软件工具中的示波器组件负责完成数据采集过程中的波形实时展示，数据分析中的波形放大，缩小，定位，参数统计等，以及整个试验模板的通道展示名称，单位，时间窗口范围，通道坐标范围，是否隐藏通道，当前展示坐标轴等。组合运算工具为用户提供通道数据运算功能，当数据采集完成后，用户可以使用该工具对当前示波器时间窗口中的图形进行加，减，乘，除和积分等运算，运算结果还是以示波器形式展现，用户可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将运算结果保存。交叉图形工具中为用户提供曲线相关性分析功能，用户可以对当前示波器时间窗口中的任意两条波形制作相关性曲线，还可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将相关性曲线数据保存。频谱分析工具提供信号的傅立叶频谱变换功能，用户可以对当前示波器时间窗口中的任意一段曲线进行频谱变换，以获取该信号的频谱图形，然后通过生成图形或者EXCEL文档形式将数据保存。用户通过有效值计算工具可以对当前示波器时间窗口中的特定信号进行有效值计算，以获取信号的交流有效值。用户通过交流功率计算工具可以对当前示波器时间窗口中的某2个特定信号进行功率计算，计算的指标包括有功功率，无功功率，视在功率，有效值，功率因素等。三相分析工具是以当前示波器时间窗口中的指定的6个信号为A/B/C三相的电压和电流，计算每个信号的有效值，每一相的有功功率，无功功率，视在功率，功率因素以及三相电压和电流的零序分量，正序分量，负序分量，并绘制各个信号，分量的相量图。第三章 软件操作

开关柜局部放电测试仪生产

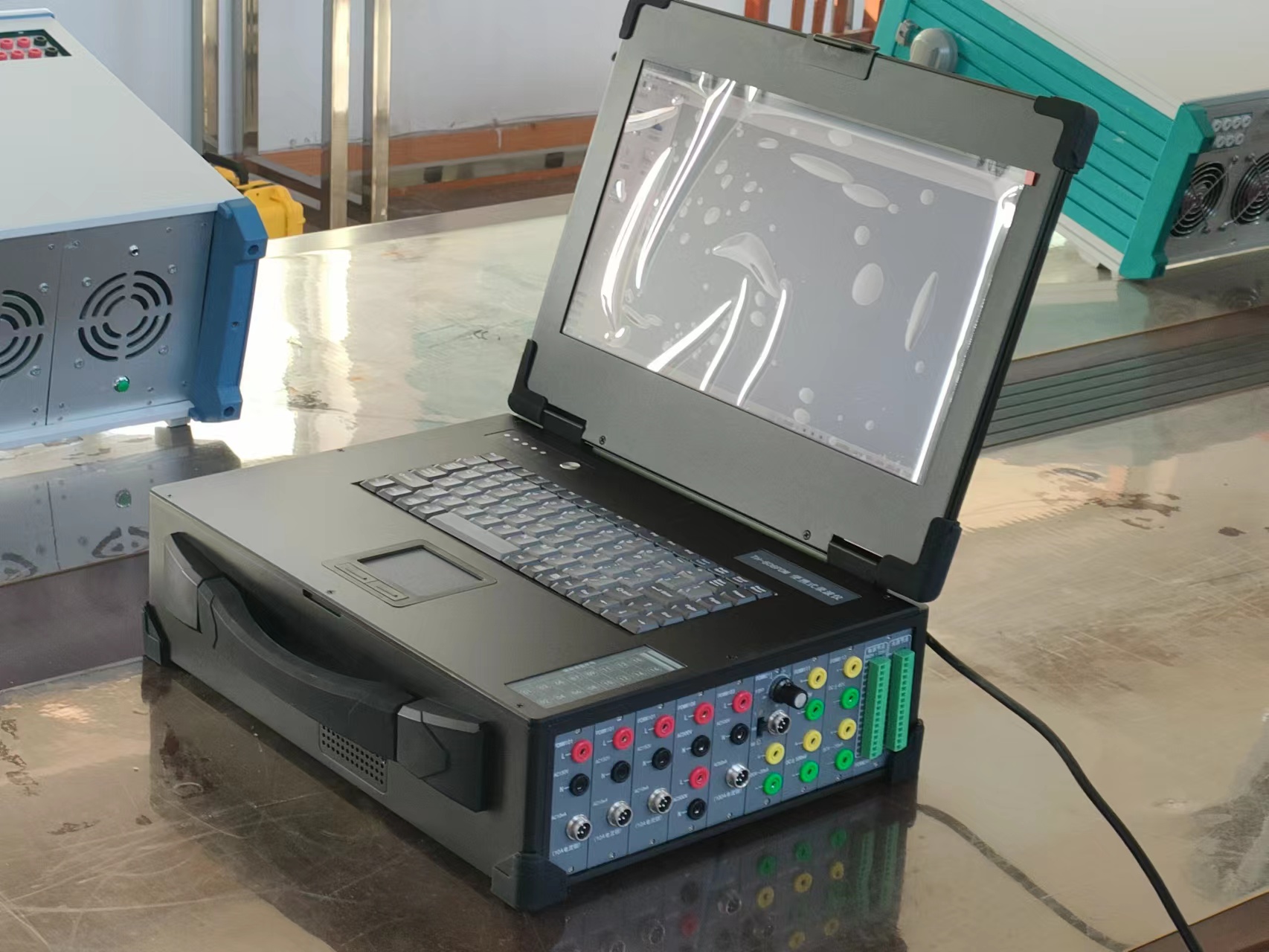

河池录波仪二、运行准备2.1.PC机需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上处理器操作系统：Windows NT/2000/XP/Win7RAM : 2GB或以上显卡及显示器：1024×768/16bit色 1280×960以上串行口（可选）：标准RS-232C串行口网络接口：802.3 100M2.2.运行准备2.2.1.设备通讯运行前，需要配置PC机与录波仪的通讯选择项。由PMR程序的”通讯设置”按钮或TRIAL程序的”菜单\设置\通讯设置”进入。在此选择通讯方式。在此页设置串行通讯口的参数。“本机端口”，指的是PC机的端口。在此页输入录波仪的IP地址。录波仪的IP地址显示在状态条上。1、串行口（COM）使用随机附带的专用串行通讯线连接PC机和录波仪。分别在PC机和录波仪上选择所用的串行端口，并选择相同的波特率。波特率的选择取决于通信线路的长度，如不改变串口通讯线，则不必更改。更改录波仪的串口设置后，应重新启动。2、网络（TCP/IP）录波仪的IP地址可在其本机设置。在录波仪运行后，从其状态栏读取IP地址，并填入此对话框的“IP地址”一栏。建议使用随机附带的直联网络线连接PC机和录波仪；如果是跨地域联网，应基于对网络充分了解做出正确的设置，并应确认所使用的网络线、交换机等设备处于良好的运行状态。2.2.2.参量配置部分参量配置内容可以在录波仪上进行；使用PC机软件，可以进行全部设置。运行前，至少应设置：1．模拟通道：名称、代号，额定值、变比。2．开关量通道：名称、代号、接入逻辑。3．派生量：根据需要配置派生量。

开关柜局部放电测试仪生产

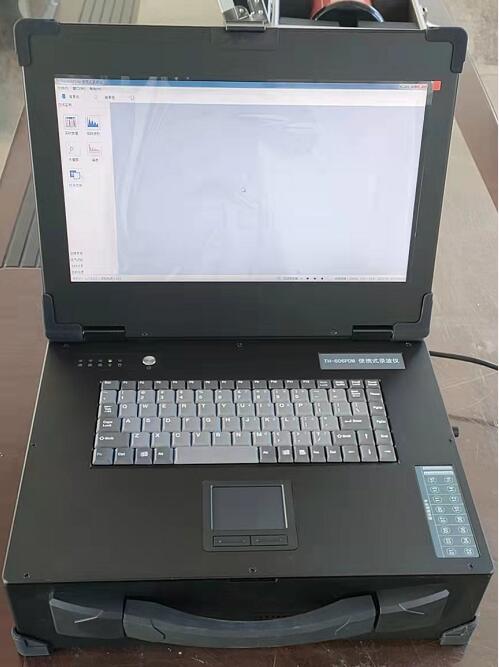

河池录波仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析， 谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

开关柜局部放电测试仪生产
河池录波仪制作试验报告试验完成后试验结果会以图形或者数据的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告，试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样，并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括：单色WORD报告，彩色WORD报告，EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括：1）数据采集时的实时示波2）数据采集完成后对数据进行波形回放3）数据波形的整体放大，整体缩小，X轴放大，X轴缩小，定位，撤销操作等4）数据波形的参数统计，统计内容包括平均值， 值，小值，开关量跳动次数，以及这些参数所对应的时间轴5) 对单条曲线进行，Y轴放大，Y轴缩小，Y轴上移/下移/平移，双线统计等操作6）通道名称定义，物理量单位定义示波器组件外形如图5所示，左右两边的工具栏是针对示波器的操作，当鼠标离开工具栏时，工具栏会自动收起显示当前的坐标系，当鼠标进入工具栏的文字提示处时，工具栏会自动打开，显示可以进行的操作按钮。针对于示波器的操作包括：通道与坐标设置，图形放大，缩小，X轴放大，X轴缩小，参数统计，撤销操作，坐标自动选择，数据定位，单线统计分析，单线上移，单线下移，单线平移，单线放大，单线缩小，应用当前坐标设置至模板等操作。图13 通道设置1）通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。

开关柜局部放电测试仪生产
河池录波仪数据分析程序仪器内置的数据分析软件主要包括：波形展示和分析工具，组合运算工具，交叉图形工具，频谱分析工具，谐波分析工具，有效值计算工具，交流功率计算工具，三相对称性分析工具和相量图绘制工具软件工具中的示波器组件负责完成数据采集过程中的波形实时展示，数据分析中的波形放大，缩小，定位，参数统计等，以及整个试验模板的通道展示名称，单位，时间窗口范围，通道坐标范围，是否隐藏通道，当前展示坐标轴等。组合运算工具为用户提供通道数据运算功能，当数据采集完成后，用户可以使用该工具对当前示波器时间窗口中的图形进行加，减，乘，除和积分等运算，运算结果还是以示波器形式展现，用户可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将运算结果保存。交叉图形工具中为用户提供曲线相关性分析功能，用户可以对当前示波器时间窗口中的任意两条波形制作相关性曲线，还可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将相关性曲线数据保存。频谱分析工具提供信号的傅立叶频谱变换功能，用户可以对当前示波器时间窗口中的任意一段曲线进行频谱变换，以获取该信号的频谱图形，然后通过生成图形或者EXCEL文档形式将数据保存。用户通过有效值计算工具可以对当前示波器时间窗口中的特定信号进行有效值计算，以获取信号的交流有效值。用户通过交流功率计算工具可以对当前示波器时间窗口中的某2个特定信号进行功率计算，计算的指标包括有功功率，无功功率，视在功率，有效值，功率因素等。三相分析工具是以当前示波器时间窗口中的指定的6个信号为A/B/C三相的电压和电流，计算每个信号的有效值，每一相的有功功率，无功功率，视在功率，功率因素以及三相电压和电流的零序分量，正序分量，负序分量，并绘制各个信号，分量的相量图。第三章 软件操作

开关柜局部放电测试仪生产
河池录波仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析， 谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

开关柜局部放电测试仪生产
河池录波仪、界面和基本操作5.1.状态条在运行中，录波仪在显示画面下部显示状态条，状态条包括以下信息：功能路径：显示录波仪的IP地址，及所处的显示画面，或者打开的记录文件名。采样频率：当前所用采样频率。故障记录区状态 ：录波仪共分配了3个故障记录区，此项指示了各区的状态。（黑）此记录区当前空闲。（绿）此记录区正在录制故障记录。（红）此记录区正在将录制完成的记录存储到 存储器。趋势图运行状态：显示趋势图当前是否运行。趋势图处于停止状态。交替显示，趋势图处于运行状态。 串行口运行状态：显示串行口数据包的传送。交替显示，每次交替表示发送了一个数据包。网络运行状态：显示网络数据包的传送。交替显示，每次交替表示发送了一个数据包。实时时钟：实时显示录波仪时钟。运行/暂停状态：有些实时显示画面支持暂停，暂停时此处显示提示。5.2.按键此处说明在没有打开对话框的时候，录波仪的按键的通用用途。各按键在对话框中的用途，请参见“对话框操作”。?菜单：弹出主菜单。?F1 ：对于实时显示画面，暂停画面刷新（不影响录波仪的其他功能）。?F2 ：用于翻页（对于实时列表），或存储一个当前画面的记录（对于其它实时显示画面）。?F3 ：打开画面设置对话框。?↙、Esc ：在对话框中使用。?Tab：参见“画面信息条”，或在对话框中使用。?→、←、↓、↑：参见“画面信息条”，或在菜单、对话框中使用。5.3.主菜单操作在没有打开对话框的时候，按菜单键弹出菜单。?↓、↑：移动选择焦点。?→ ：进入子菜单。?↙ ：选择菜单项。?Esc ：退出菜单（返回到上一级菜单）。5.4.对话框操作在录波仪的对话框中，有基本的操作提示。以下是录波仪的对话框操作的总结：?↙ 键：记录、应用对话框的输入，并退出。?Esc键：放弃对话框的输入，并退出。?Tab键：切换对话框中控件的输入焦点。?F1：状态切换，包括复选框和列表控件。?F2：编辑列表控件中的选中的行。?方向键：在一组单选按钮中选择；在列表框中选择。?对话框中数字输入框的使用
