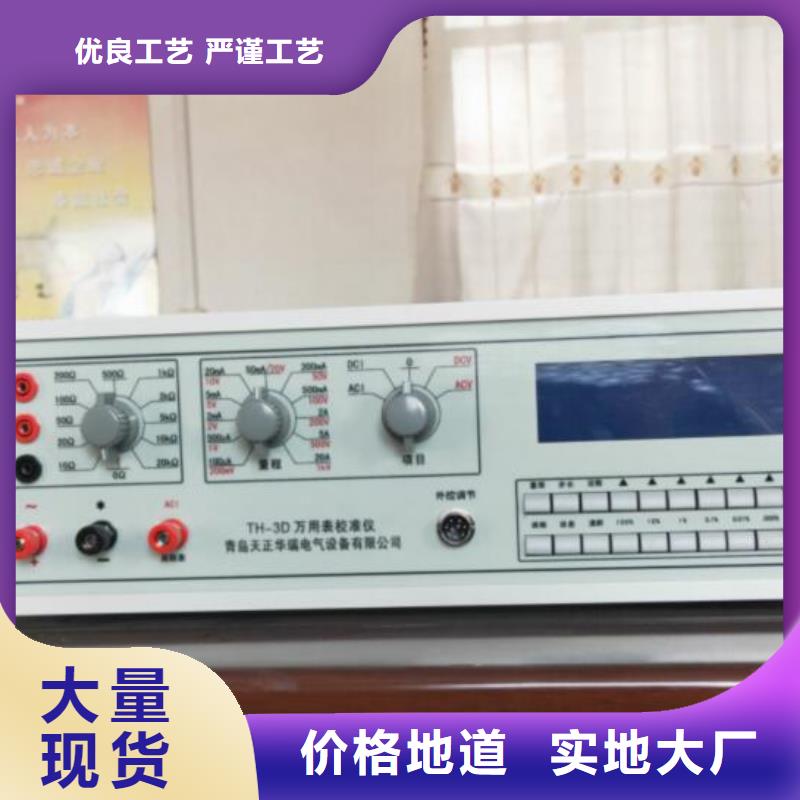

河池多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：校准仪

河池多功能校准仪这时可以测量热电阻，在附加信息栏里显示当前测量的温度对应与ITS-90标准中的电阻值。按Measure中的Range可进行测量的热电阻类型切换，切换顺序如下（Cu50→Pt100→Cu50）。这时可以测量和输出热电偶，在附加信息栏里显示当前测量的温度对应与ITS-90标准中的毫伏值，以及冷端温度补偿的方式和温度（Auto表示是使用仪表内部自带的温度测量值作为冷端温度补偿，Man表示以某一设定值作为冷端温度补偿，温度的设定请参考参数设置一节）。按Measure中的Range可以进行测量的热电偶类型切换，切换顺序如下（S→K→E→T→J→B→R→N→S）。3.5 参数设置操作在操作可以进行一些参数的查看和修改。在主画面时候按ENT键可进入参数设置画面，这时如果按ESC键即可退出参数设置画面返回主画面。参数设置画面如下：上下键选择要修改的参数，当选定某一个要修改的参数后，按ENT键进入参数值修改，如下：TC→F→DCV）。按Source中的Fun键可进行输出型号的切换，型号按如下的顺序循环切换（直流电压→直流电流→直流毫伏→热电偶→频率→直流电流），仪表中表示（DCV→DCmA→DCmV→TC→F→DCV）。改变输出值可以通过两种方式实现：①通过左右方向键选择光标的位置，通过上下键修改该位的值；②直接通过数字键盘区输入数值，输入完一位后光标自动向右移一位，小数点位自动跳过，到末尾自动跳到起始位（以下所有的数值输入都可通过这两种方式实现修改）。

河池多功能校准仪 面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式，使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7：每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8：当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。

河池多功能校准仪输出调节： 外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。7.5.4.2面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6误差的处理：按照外控调节或者按照面板按键调节的方式，使校准仪输出为被检表的实际值，按动误差键，再按照以上调节方式使校准仪输出为被检表的测量值，此时，误差窗口显示被检表的相对误差。此点测试完成，按动误差键退出，此时，校准仪恢复到设置值，可进行下一点的测试。例如：测试DC5V的误差，使校准仪输出DC5V，按动误差键，调节校准仪的输出，使被检表显示为5V，此时误差窗口显示被检表5V的相对误差。要进如行其他点的测试，可按动误差键，重复上述过程即可！7.5.7每一次测量完毕，应按住下降键2~3秒钟，使输出回零后，再做下一次测量。7.5.8当出现“超载”时，LCD屏显示“断”校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。

河池多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。

河池多功能校准仪 使用方法：3.1：开启电源开关，预热10分钟。3.2：根据被测表连好输出线，无论是电压或者电流，红色接线柱是正端，黑色接线柱是负端。3.3：按动输出键，对应的指示灯亮。3.4：按动AC/DC键，选择交流或者直流，AC状态下指示灯亮，如果在交流状态下，可按动频率键选择频率，对应的指示灯亮，默认交流频率50Hz。3.5：按照被测表按动电压和电流对应的按键，可输出相应的电压和电流，相应的指示灯亮，显示窗口显示输出值的大小。3.6：关机：按动输出键，切断输出，关闭电源开关。3.7：当电压短路、电流开路、过载时，本仪器自动保护，显示“over”，请查明故障后，重新测试。3.8：当有外来干扰，工作不正常时，可按动复位键。四、注意事项：4.1：本仪器输出电压1kV，操作时注意，将后面板的接地端子接到大地上。4.2：切忌在有输出时关断电源开关，应先按动输出键关断输出，再关闭电源开关。4.3：将被测表正确的连接在电压和电流输出端子，以免损害被测表。

河池多功能校准仪 技术性能：1 、稳定性： AC﹤满量程的0.02％/5分钟DC﹤满量程的0.01％/5分钟作精密测量时仪器需预热两小时。2 、交流失真度： ﹤0.5％3 、直流纹波系数：﹤0.05％（额定输出时）4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1％（或市电同步）5 、输出电压、电流以及中值电阻的范围及准确度见（附表1） （23℃±2℃，输出值大于10％量程）6 、电源指标：交流电源电压220V±10％，频率50Hz±1Hz；7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80％8 、工作时间： 连续9 、外形尺寸：135×480×420mm3七、维修与调整：1 、仪器正常状态检查：在仪器复位后，选择“％”显示，直流档的显示应为“0”，交流电压档显示应小于满度值的0.1％，交流电流档在开路或短路时，允许有数字显示。2 、本仪器电路比较复杂，如发生故障，请及时与我们联系。在保修期内我们将免费修复或更换。

河池多功能校准仪 电源状态区屏幕的下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。圆圈的右边的数字表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，右边显示当前所处于的界面名称。3.2 按钮可以进入S]界面，如图3-4；再次按按按钮可以进入Set Parameter [II]界面 如图3-5；再次按按按钮可以进入Set Parameter [III]界面 如图3-6。图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。 左边是根据被校表的情况，触摸液晶屏选择3P4W、 3P3W、 1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；也只能选择一种，Forward表示正向，Reverse表示反向。注意当选择“P”时，输出显示区中的值将显示有功的功率因数；当选择“Q”时，值将显示无功的功率因数。ABC、 ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、 External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表电流值。U1、U2、 U3、I1、I2、 I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。通过触摸可以选中U1、U2、 U3、 I1、I2、 I3左边的方框，某一相被选上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。

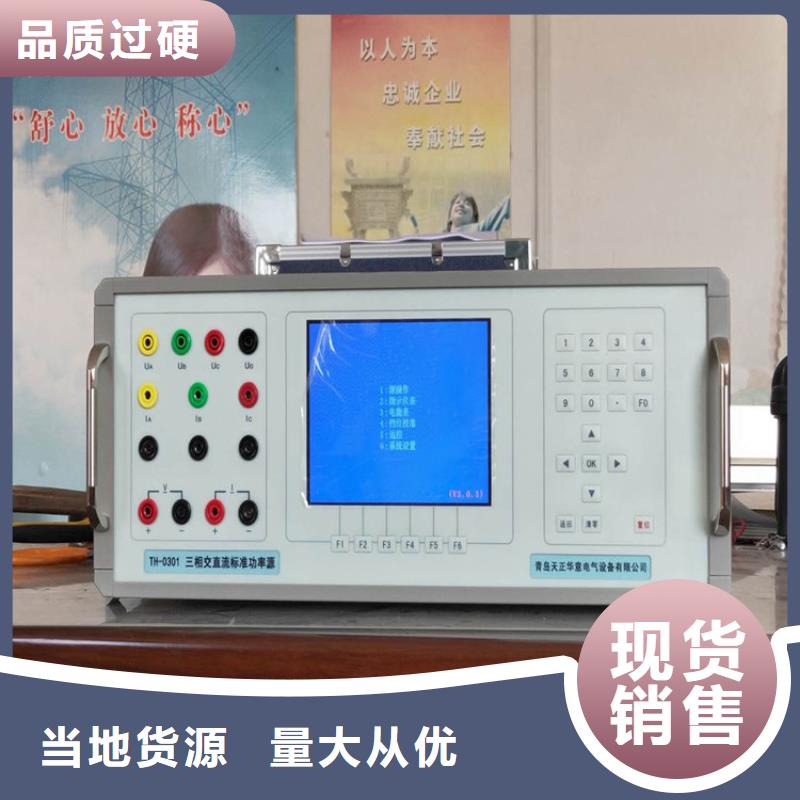

河池多功能校准仪 技术指标1.1电源输出：1.1.1 交流电压输出 调节细度：0.01％RG 分辨率：6位有效数字准确度：优于±0.05％RG 稳定度：优于±0.01％RG/1min 失真度：优于 0.3％ （非容性负载） 输出功率：额定每相 25VA 满负载调整率：小于±0.01％RG 输出范围：10V～600V 档位设置： 57.7V、100 V、220V、380V、600V内部自动档位切换 。1.1.2 交流电流输出 调节细度：0.01％RG 准确度：优于±0.05％RG 分辨率：6位有效数字稳定度：优于±0.01％ RG /1min 失真度：优于 0.3％ 输出功率：每相100A额定输出50VA ，其他档位额定输出20VA。满负载调整率：小于±0.01％RG 输出范围： 1mA～ 120A档位设置： 0.2A、1A、5A、20A、 100A，自动档位切换1.1.3 功率输出 准确度： 优于 0.05％RG 稳定度： 优于 0.01％/1min。 分辨率：6位有效数字（有功功率、无功功率、视在功率）1.1.4 功率因数 调节范围：-1～0～＋1； 分辨率：0.00001； 准确度：0.0005。1.1.5 相位 调节范围：0～359.99° 分辨率：0.001 °准确度：±0.02°1.1.6 频率 调节范围：45Hz～69Hz 分辨率：0.001Hz 准确度：±0.003Hz 1.1.7 谐波可以准确输出 2～31 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1％，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。
